纳米级除砷吸附材料
纳米级除砷吸附材料
工业中含砷废水采用传统化学沉淀法处理有不稳定，药剂消耗量大，污泥产生多等许多弊病，且通常处理后仍有数百μg/l,继续深度处理常常采用RO膜+，我们熟知RO膜设备投资大，易堵塞造成产水量低，浓水部分仍需要处理等多种弊端，因此我们推荐革命性简便可靠的精密离子砷交换过滤材料DMT-AS100。
功能性，工艺方法
次款材料不区分砷价态，可以吸附砷酸盐和亚砷酸盐形式的5价和3价的砷。材料大孔中完美的分布着纳米尺寸的氧化铁活性层。
在该活性层中，砷化合物形成一种特殊键合的表面复合物。在水处理过程中，原本就溶解与水中的铁和钙，钠，钾离子的硫酸盐，盐酸盐，碳酸盐/重碳酸盐等以及pH值保持不变。
与传统的砷吸附材料相比较，因为只有砷化合物被吸附，这种材料的全交换容量特别高。
此材料对砷化合物的吸附量依赖于溶液中砷化合物的浓度，其将与吸附剂达到一定的吸附平衡。

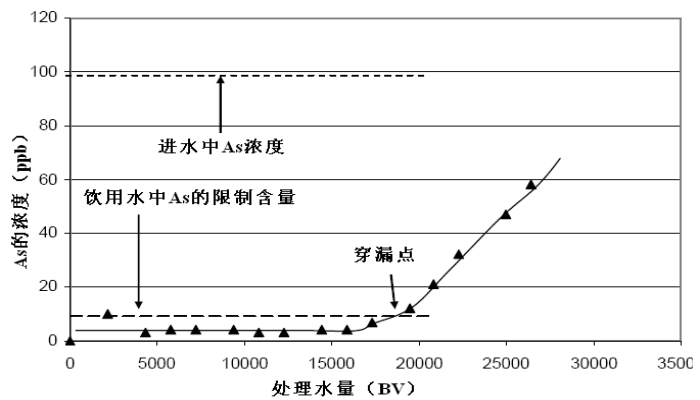

时空流速：30BV/h,进水浓度：100μg(As)/l中性饮用水
图2显示了实验室中得到的穿漏曲线。这个试验在顺流的方式下使用了100ml砷选择性吸附材料。过滤系统进水是含有100μg（As）/L的饮用水。时空流速为30BV/h.
在操作阶段，测量得到的出水处砷浓度远远低于砷的限制含量10ppb。在大约18，000床体积的进水通过树脂柱后，出水处砷的浓度达到10ppb，随后砷开始逐渐穿漏。穿漏点的工作交换量为1.8g(As)/L，饱和吸附容量在5-25‰之间（视溶液中的砷浓度）。
这个结果是在相对较高的时空流速（30BV/h）下取得的。当时空流速为10～20BV/h下，预计工作交换量将增高30％。此外，如果使用两个串联的过滤器，预计工作交换容量可以再增加20％，因为这时候可以在第一个过滤器穿漏后超额运行，而第二个过滤器作为精制柱。

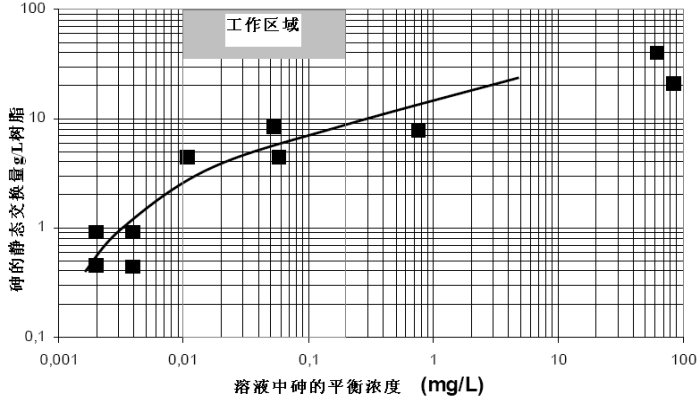

通过比较图1中的平衡交换量和由图2中计算得到的工作交换容量，可以粗略的得到工作交换容量（依赖于操作条件）大约是平衡交换容量的1/3~1/2。
我们建议设计过滤柱是采用时空流速为20BV/h,最小床高为1m。在操作之前，应该尽可能的除去悬浮固体，如：使用砂滤过滤。同时应该保证进水中无过饱和的碳酸钙。否则，过滤材料可能被污垢堵塞。
如果过滤材料的上层被悬浮固体粒子，可以通过使用淋洗水小心的反洗除去这些固体物质。
DMT-AS100的优点
－由于其优良的结构，其压降低
－由于其是高分子基吸附剂，其不容易分解
－再生使用稳定
实际应用中使用说明

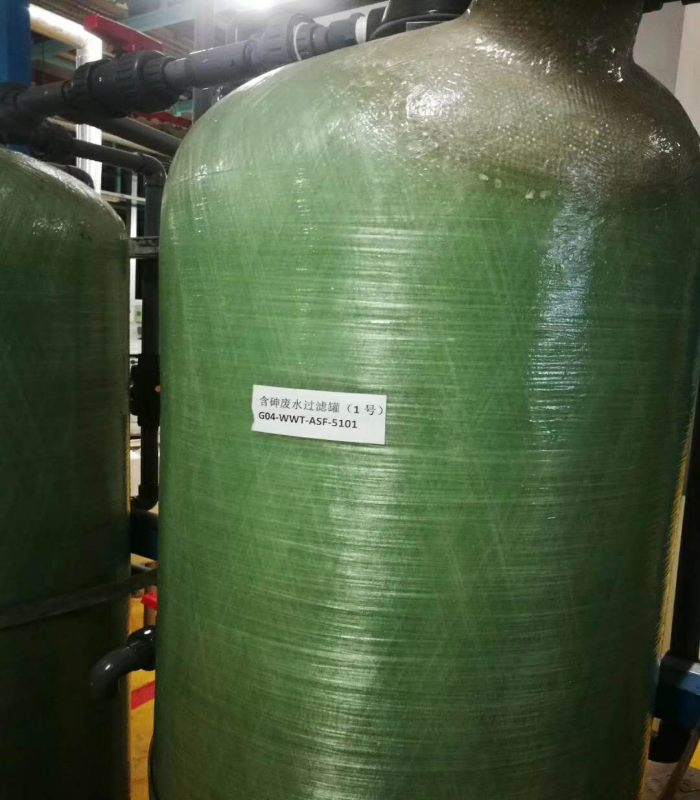

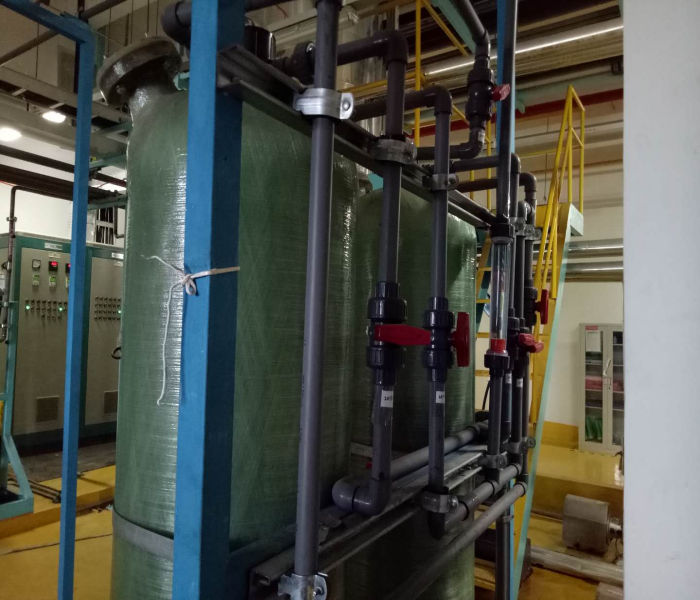

常规预处理后的砷，通过装有DMT-AS100滤料的过滤器，以20BV/H的速度设计（即每立方材料每小时可处理20倍体积废水），实验测试在原水500PPB以内可将超过6000倍体积的废水处理稳定处理到5PPB以内，接近零排放。且非常容易再生，可连续使用两年以上，具有非常大的交换容量和使用便利性，总寿命周期吨水处理成本非常低。再生废液含高浓度砷便于提炼和回用，具有非常高的经济和社会价值。
